OSMOSE REVERSA

PURIFICADORES RESIDENCIAIS POR OSMOSE REVERSA – SÉRIE RO

Os purificadores por Osmose Reversa são os únicos equipados com uma membrana permeável dotada de poros minúsculos para filtração, medindo apenas 0,0001 mícron, que só permitem a passagem das moléculas de água, ou H₂O, uma das menores da natureza. Este é o único sistema existente no mercado, para uso residencial, capaz de remover da água metais pesados, sais diversos, restos de antibióticos, de anticoncepcionais, flúor, defensivos agrícolas, e microrganismos como Foto meramente ilustrativa, contém itens vendidos bactérias, fungos, vírus, protozoários e outros. Esses purificadores são equipados com um sistema de pré-filtração composto por um cartucho de polipropileno, para remoção de sólidos em suspensão, um cartucho de carvão ativado compacto para remoção do cloro, odores e sabores estranhos. A seguir a água passa por uma membrana de osmose reversa, onde são removidos os contaminantes residuais que não foram retidos nos pré- filtros e, finalmente, passa por um pós-filtro de carvão ativado para retirar qualquer sabor ou cheiro residual adquirido durante o tratamento. A água fornecida por este aparelho possui extrema pureza e qualidade permanente. Este aparelho foi projetado para trabalhar com água periodicamente para confirmar se a água se mantém com potável, da rede pública, em conformidade com a o padrão de qualidade adequado ao longo do tempo.

separadamente (*)

portaria vigente do Ministério da Saúde, na temperatura ambiente. A dureza máxima da água não poderá ultrapassar 100 ppm. A pressão hidráulica deverá estar entre 2,5 a 4,0 kgf/cm², caso contrário à água não terá pressão suficiente para permear a membrana. Para tratar água proveniente de outras fontes (poços, nascentes, municípios onde o sistema de tratamento existente não seja confiável, etc) esta deverá ser submetida a um análise físico-químico-bacteriológica, feita em laboratório autorizado, para comprovar se a água está dentro dos parâmetros de potabilidade da portaria. Se estiver dentro dos parâmetros, poderá então ser tratada neste aparelho. O exame deverá ser repetido

(*) Vazão nominal obtida com pressão de 4 Kgf/cm² a 25ºC. Caso a pressão da rede hidráulica não atinja no mínimo 2,5 Kgf/cm² ou 25 mca (metros de coluna de água), será necessário instalar um sistema pressurizador (fornecido separadamente).

PRINCIPAIS APLICAÇÕES

• Água para beber • Dietas com pouco sódio • Regimes alimentares • Animais domésticos • Água para cozinhar • Ferros elétricos a vapor • Aquários • Umidificadores • Sopas e molhos • Sucos, café e chá • Comidas para bebês • Cubos de gelo • Baterias para carros • Plantas • Autoclaves • E muito mais!

Se você pensa que a água engarrafada é a solução, pense novamente Muitas pessoas compram água engarrafada porque se preocupam com a qualidade do que bebem. Contudo, essa alternativa, além de cara, é antiestética e inconveniente, pois exige o uso de bebedouros, a reposição, transporte, estocagem de garrafões e a limpeza do encaixe destes no bebedouro a cada troca, ou a utilização de muitos quilos de plástico por ano, desperdiçado em garrafas descartáveis. O custo por litro da água produzida por um purificador por osmose reversa é extremamente baixo quando comparado ao das águas engarrafadas de boa qualidade.

(*) Consulte nossa equipe ou revendedor de produtos e sistemas Springway para escolher a configuração de sistema mais adequada para sua família ou negócio.

PURIFICADORES NÃO RESIDENCIAIS POR OSMOSE REVERSA – SÉRIES ROL, DE E DEFA

Estes aparelhos fornecem água com elevado grau de pureza, em condições de atender aplicações que exijam baixos níveis de metais e sais dissolvidos e ausência de contaminação microbiológica. São utilizados em laboratórios, para abastecer autoclaves, caldeiras, sistemas de resfriamento capilar, produção de cosméticos, produção de tintas, abastecimento de aquários, lavagem de cristais, lavagem de circuitos eletrônicos, lavagem de instrumentos cirúrgicos e outros. São utilizadas membranas de alta capacidade, que permitem a produção de água purificada rapidamente, sem perda de tempo. No caso particular dos desmineralizadores (ou Deionizadores) recomenda-se fazer medições periódicas da água produzida para verificar o nível de condutividade e determinar o momento de troca do cartucho de resina. Estes aparelhos devem ser alimentados com água pré-tratada, potável, da rede pública conforme a portaria vigente do Ministério da Saúde. Seus componentes devem ser fixados na parede em um suporte ou gabinete. A dureza máxima da água de entrada não deverá ultrapassar 100ppm, para evitar incrustações nas membranas.

Osmose Reversa - série ROL

Purificador compacto para laboratórios, produção de cosméticos, tintas, aquários e outros. Fornece água pura, sem microrganismos e com baixo teor de minerais e sais dissolvidos. No primeiro estágio, o aparelho faz uma pré-filtração, com um cartucho de polipropileno, com grau de retenção de 5 micra, para retirar as partículas contaminantes. A seguir, a água passa por um cartucho de carvão ativado compacto para retirar cloro, odores e outras substâncias químicas. A água é então purificada por uma membrana para Osmose Reversa tipo TFC. Caso a pressão hidráulica seja inferior a 2,5 Kgf/cm² é necessário utilizar um kit pressurizador que é fornecido separadamente, composto por uma bomba pressurizadora e um transformador.

(*) Produção em ambiente de 25ºC pressão hidráulica de 4 Kgf/cm². No caso de pressões e temperaturas inferiores, a produção de água será reduzida. *Recomenda-se utilizar um kit pressurizador quando a pressão da rede hidráulica for inferior a 2,5 Kgf/cm² (ou 25 metros de coluna de água), pois abaixo dessa pressão a água não consegue permear a membrana.

Desmineralizador - série DE

O sistema DE é constituído por um purificador por Osmose Reversa ROL, complementado por um cartucho desmineralizador descartável, carregado com resina mista para troca iônica. A maior parte da desmineralização é feita pelo purificador ROL, cabendo ao cartucho de resina a retenção de metais e sais residuais (polimento), o que prolonga muito sua duração e ainda proporciona uma redução expressiva da condutividade. A manutenção é bastante simples: não é necessário a regeneração da resina (a mesma quando saturada é descartável), nem a limpeza química da membrana, pois ela deve ser trocada após dois anos de uso, em média. Partindo de água bruta de entrada com 180µS-cm (microSiemens/cm), o aparelho fornece água desmineralizada em torno de 0,20µS/cm. Caso a pressão hidráulica seja inferior a 2,5 Kgf/cm² é necessário utilizar um kit pressurizador que é fornecido separadamente composto por uma bomba pressurizadora e um transformador.

(*) Produção em ambiente de 25ºC pressão hidráulica de 4 Kgf/cm². No caso de pressões e temperaturas inferiores, a produção de água será reduzida. *Recomenda-se utilizar um kit pressurizador quando a pressão da rede hidráulica for inferior a 2,5 Kgf/cm². (ou 25 metros de coluna de água), pois abaixo dessa pressão a água não consegue permear a membrana.

Desmineralizador com cartucho absoluto - série DEFA

É um sistema DE equipado com um filtro absoluto adicional para retenção de finos desprendidos e dos microrganismos que ocasionalmente se desenvolvem na coluna de resina. O comprimento nominal do cartucho é de 10”, com a superfície levemente plissada, o que lhe confere uma grande área de filtração com baixa perda de carga. É fabricado 100% em polipropileno virgem, tem capacidade de retenção absoluta de 0,2 mícron com eficiência de 99,98% (Beta 5000). Caso a pressão hidráulica seja inferior a 2,5 Kgf/cm² é necessário utilizar um kit pressurizador fornecido separadamente composto por uma bomba pressurizadora e um transformador.

(*) Produção em ambiente de 25ºC pressão hidráulica de 4 Kgf/cm². No caso de pressões e temperaturas inferiores, a produção de água será reduzida. *Recomenda-se utilizar um kit pressurizador quando a pressão da rede hidráulica for inferior a 2,5 Kgf/cm² (ou 25 metros de coluna de água), pois abaixo dessa pressão a água não consegue permear a membrana.

MEMBRANAS PARA BAIXAS VAZÕES

Consulte as carcaças para membranas disponíveis na página 12

Membranas de alta qualidade, fabricadas com poliamida composta, para longa duração. A duração média destas membranas em aplicações comerciais leves é de até dois anos. A substituição da membrana deve ser feita em ambiente limpo, após prévia desinfecção de todos os componentes do purificador, conforme o manual de instruções que acompanha cada purificador. A água de entrada deve ser potável, na temperatura ambiente, dureza máxima de 100 ppm e pressão mínima de 2,5 kgf/cm². O cloro deve ser retirado da água, passando por um cartucho de carvão ativado compacto, bem como os sólidos em suspensão antes de atingir a membrana para evitar que esta fique entupida, ou seja, danificada. As vazões indicadas são nominais obtidas com pressão variando de 4,5 Kgf/cm² a 5,5 kgf/cm² dependendo do tamanho da membrana e temperatura da água de 25ºC. Portanto, poderão variar se estas duas condições forem diferentes.

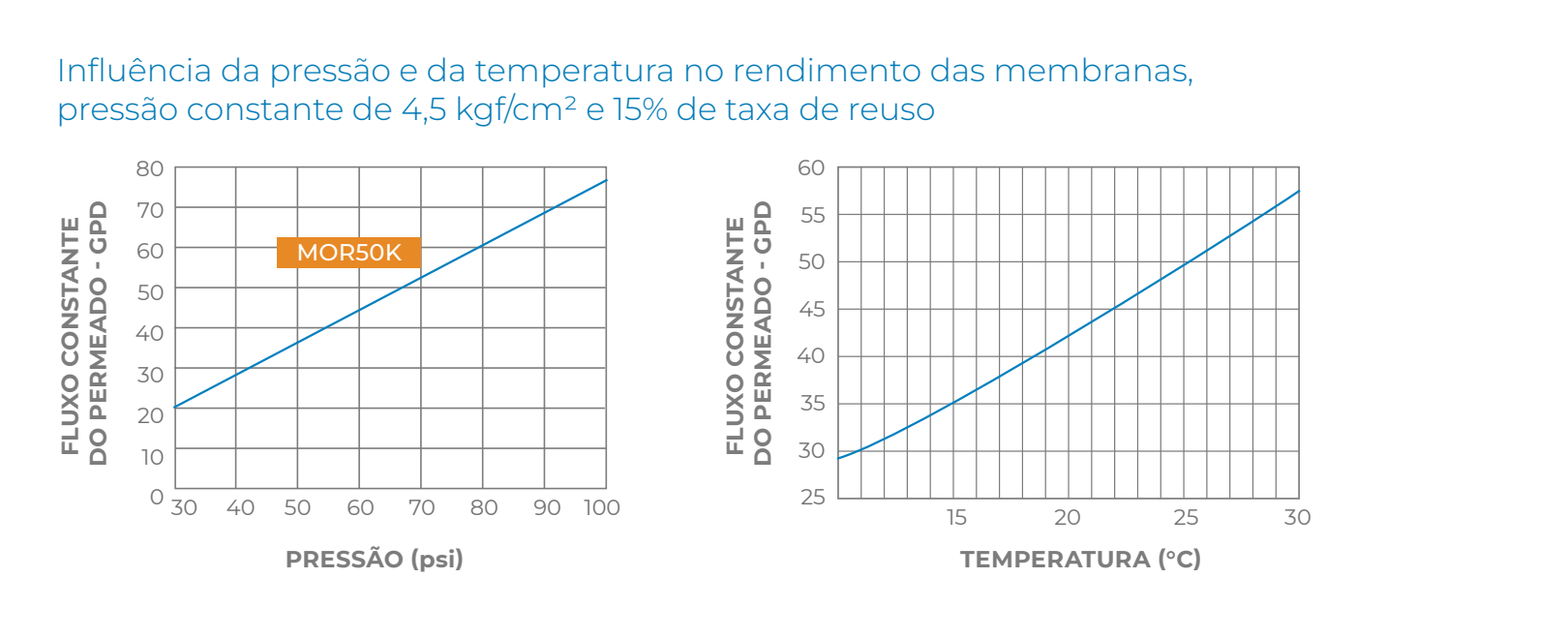

Influência da pressão e da temperatura no rendimento das membranas, pressão constante de 4,5 kgf/cm² e 15% de taxa de reuso

(*) Quantidade por caixa pode variar conforme o fabricante. Algumas membranas possuem certificação NSF. Deve-se informar na consulta se essa certificação é necessária.

Influência da pressão e da temperatura no rendimento das membranas, pressão constante de 4,5 kgf/cm² e 15% de taxa de reuso

MEMBRANAS PARA BAIXAS PRESSÕES

Consulte as carcaças para membranas disponíveis na página 12

As membranas para Osmose Reversa do tipo ULP (Ultra Low Pressure) possuem as mesmas características das membranas convencionais, porém foram projetadas para trabalhar com baixas pressões. Isso permite dispensar, em muitos casos, os sistemas pressurizadores e as instalações elétricas correspondentes. A produção de água é mostrada na tabela abaixo com dois níveis de pressão. No caso das membranas maiores a produção é tão elevada que permite, em alguns casos, a eliminação dos reservatórios.

MEMBRANAS PARA ALTAS VAZÕES

Consulte as carcaças para membranas disponíveis na página 12

Fabricadas com lâminas de poliamida com a tecnologia mais avançada. São utilizadas em purificadores de água para grandes vazões destinadas ao consumo humano, a fabricação de alimentos e outras aplicações. Os valores abaixo são aproximados, podendo variar conforme o fabricante da membrana, e foram baseados nas seguintes condições: Temperatura 25ºC, NaCl 2.000 mg/l, pH 7,5, pressão 225 PSI. Vazão podendo variar ±15%. Os limites de utilização destas membranas são: pressão máxima 600 psi (41 bar). Temperatura máxima da água 45º. Cloro livre máximo na água: < 0,1 mg/l. Faixa de pH (uso continuo): 3-10. Faixa de pH para limpeza química: 2-11. Queda máxima de pressão por membrana: 15 psi (1,03 bar).

Alguns fabricantes podem fornecer membranas com certificação da NSF. Especificar na consulta se esta certificação for necessária.

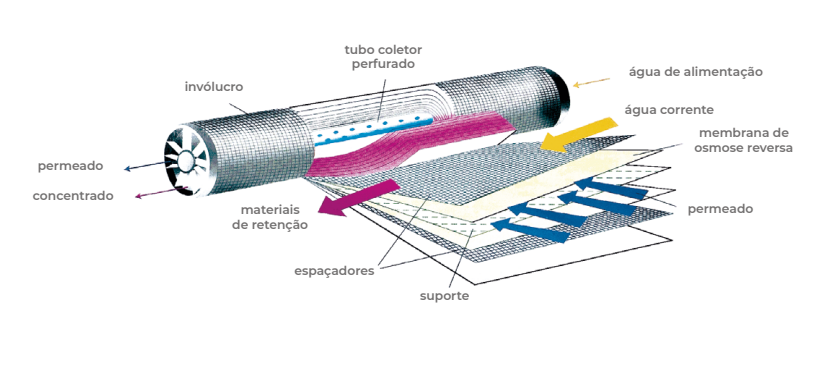

Funcionamento das membranas

A água tem a tendência natural de se mover das soluções com baixas para as soluções com altas concentrações. Mediante a aplicação de elevadas pressões, a água é obrigada a se mover na direção oposta de seu fluxo osmótico natural, através de uma membrana, o que explica o princípio da Osmose Reversa. Os poros de uma membrana para Osmose Reversa medem 0,0001 mícron ou um milionésimo de um fio de cabelo humano, o que torna impossível vê-los a olho nu. O tamanho de

uma bactéria ou de um vírus é 5.000 vezes maior, o que permite que só as moléculas de água, extremamente pequenas, consigam permear a membrana enquanto que todos os microrganismos, os metais pesados, resíduos de pesticidas e outros são descartados com a água de rejeito.

tubo coletor perfurado água de alimentação invólucro água corrente membrana de osmose reversa permeado concentrado materiais permeado de retenção espaçadores suporte

COMPONENTES E ACESSÓRIOS PARA PURIFICADORES POR OSMOSE REVERSA

Bombas pressurizadoras

Bomba compacta para pressurizar os purificadores por Osmose reversa quando a pressão da rede hidráulica for inferior a 2,5Kgf/cm². Não devem ser expostas a respingos de água.

(*) quando conectada a um transformador TBOR150-115K com maior voltagem de saída.

Transformadores

Unidade compacta para alimentação das bombas pressurizadoras.

VAC: corrente alternada. VDC: corrente contínua.

Pressostatos

Ligam e desligam as bombas pressurizadoras para manter o reservatório de água purificada cheio. Devem ser utilizados com os tanques TOR.

PTOR14K E PTOR14H – são fornecidas sem os conectores.

Válvula solenoide

Para interromper a entrada ou saída da água quando, por exemplo, a bomba pressurizadora for desligada. Não são fornecidas com conectores.

Tanques pressurizados

Os tanques da série TOR são utilizados para armazenar a água produzida pelos purificadores por osmose reversa. São divididos internamente por um diafragma elástico, atóxico, que mantém a água pressurizada. Por esse motivo, sua capacidade interna é em torno de 30-40% do seu volume externo. A parte inferior do tanque possui uma válvula para mantê-la pressurizada com ar comprimido, o que permite, graças à membrana ou diafragma interno, manter a água depositada em seu interior com pressão suficiente para abastecer uma torneira. Caso seja necessário que algum desses tanques possua certificação da NSF, solicitamos mencionar essa especificação no ato da consulta.

Válvulas de retorno

Possuem uma válvula que impede que a água rejeitada pela membrana volte para o purificador.

Restritores de fluxo

Restringem (estrangulam) a saída da água na carcaça da membrana criando a pressão interna necessária para que esta possa permeá-la.

Válvula de Corte (Shut-off)

Corta automaticamente o fluxo para a membrana de Osmose Reversa quando o tanque pressurizado atinge a pressão adequada. Disponível com conexões de engate rápido ou rosca.
